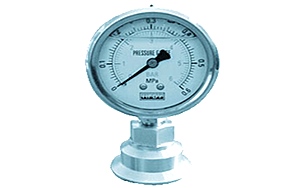

隔膜式耐震压力表

隔膜式耐震压力表
隔膜式耐震压力表





      隔膜式耐震压力表因其压力灵敏元件是由两块波涛型的金属膜片组成,故而称之为膜盒压力表,它与一般压力表不同之处压于它能量测较为微小的压力,故又称微压表,台湾称之为水柱表或微压计,又因其一般用于燃气设备及燃气管路上所以也有人称之为燃气压力表。该类机械式压力表的压力灵敏元件一般是由两块衔接在一起的圆形波涛型的金属膜片组成,也有单膜片结构的,其资料一般为铜盒金,如磷铜,铍铜,用于特别工作环境或用于特别压力介质时一般选用不锈钢资料或其它合金金属,不锈钢一般会运用SUS304型或SUS316及SUS316L型。

      隔膜式耐震压力表的作用原理是丈量介质的压力作用在膜盒腔内侧,由此产生的弹性变形与压力一般呈线性,压力灵敏元件的变形起伏取决于介质压力的巨细,可用来直接的丈量介质的压力。压力值的巨细经过齿轮及连杆传递到终端指示设备(指针及刻度盘)显示。膜盒压力表一般用来丈量气体的压力,并能量测微压,量程和量测的精度,一般取决于表盘巨细(膜盒的巨细)和压力灵敏元件的材质,PIONEER微压表一般都有过压保护设备,能在一定程度上避免压力过大形成的外表损坏,可是其作用是有限的,不能依赖于该功能,在选择量程时一定要注意,避免形成不必要的损失。当几个膜盒灵敏元件叠放在一起后会产先较大的传递力来量测极微小的压力,膜盒压力表的丈量范围在0~2.5mbar到0~1bar,量测的精度在0.1~5级。由于各地区海拔高度不同,及运用外表的工作环境温度不同,因其压力指示极其灵敏,故而会形成指针不在零位,PIONEER的微压表都设有调零设备,能适于各种工作环境。

   另外提示,隔膜式耐震压力表因其结构的独特性,在量测液体时会遭到重力和张力的影响,精度会大幅下降,在理论上膜盒压力表不适用于量测液体压力,如有一定要量测液体微压的,请与本公司技术部联络,我们将竭诚为你服务。
