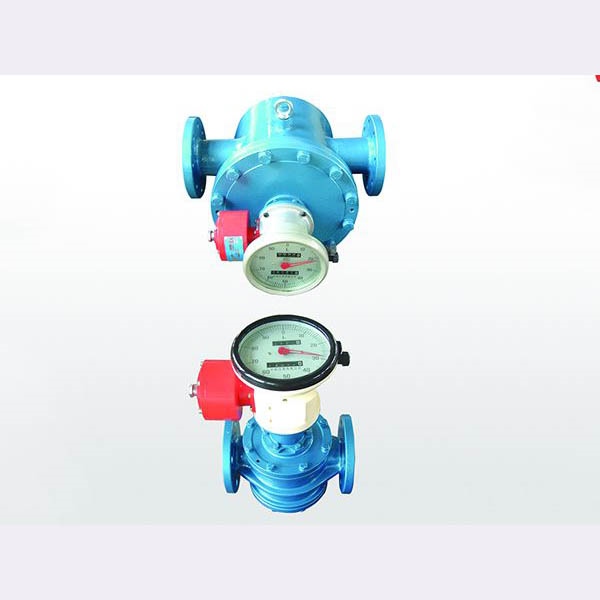

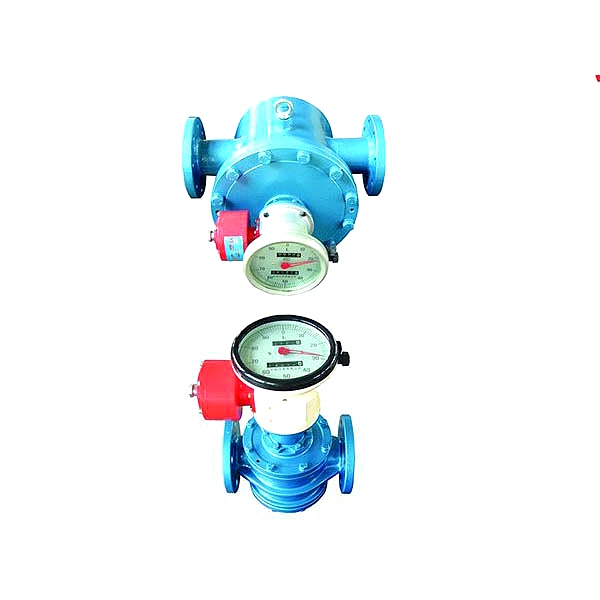

LB型刮板流量计


当被测流体由流量计的入口流入流量计时，在流量计的入口和出口之间产生一压差，该压差推动刮板和转子转动。
LB型刮板流量计 工作原理
转子每转一圈就排出一定量的流体，通过计算转子的转动次数从而得到瞬时流量和累计流量。
LB型刮板流量计介绍
一、特点及用途、使用范围
LB型刮板流量计是容积式流量计，主要用于计量流过封闭管道的液体总量。
主要特点有：
1、计量精确度高、流量范围大、重复性好；
2、转动平稳、管道内流体无压力波动，无振动；
3、精确度受被测介质粘度变化的影响较小；
4、单壳体结构简单，体积小重量轻；双壳体结构避免了因高压使计量室变形，确保计量精度，亦可将内壳组件抽出进行维修或对管道冲洗、扫线、试压；
5、可按需要配备各种计数器和发讯器，实现就地指示或将电信号远传；
6、流体状态不影响计量精度，流量计前后不需直管段，减省占地和费用。
使用范围:主要是对原油、汽、煤、柴油和化工、食品等无腐蚀性液体做商贸计量。
二、主要技术参数
1、公称通径、液体粘度、精确度等级及流量范围：

精度等级	0.5	0.2
液体粘度（mPa.s）	>0.5～2	>2～6	>6～150	>0.5～2	>2～6	>6～150
公称通径	流量范围（m3/h）
25	1.5～6	1～6	0.6～6	2～6	1.5～6	1～6
40	3.2～16	1.6～16	1.2～16	4～16	2～16	1.6～16
50	4～20	2～20	1.5～20	5～20	2.5～20	2～20
80	14～70	14～70	9～90	20～70	20～70	16～80
100	20～120	20～120	14～140	30～120	30～120	25～125
150	—	—	30～220	—	—	50～220
200	—	—	40～400	—	—	80～400
250	—	—	80～600	—	—	120～600
300	—	—	100～1000	—	—	200～1000

2、公称压力：0.6MPa ；1.0MPa；1.6MPa；2.5MPa；4.0MPa；6.3MPa。
3、液体温度：-10℃～80℃。
4、压力损失：0.1MPa（最大流量时）。
5、过载能力：允许在流量上限值120%的流量下运行不超过30分钟。
6、指示器参数：

公称通径mm	现场指示总量	脉冲发讯器
指针型指示器	大字轮机械计数器	接收调整机构输出	接收传感器输出
指针度盘	累计计数	复零计数	LPS－02	7887	容积/脉冲 L/1	每转脉冲 γ-1	容积/脉冲（理论值） L/1	每转脉冲 γ-1
累计计数	累计计数	复零计数
容积/转 L/r	最小分度 L	容积/末位字 L	容积/末位字 L	容积/末位字 L	容积/末位字 L	容积 /末位字 L
25	10	0.1	10	10				0.01	100	0.0013544	100
40	100	1	100	100				0.1	100	0.0066115	100
50	100	1	100	100				0.1	100	0.0066115	100
80	100	1	100	100	10	10	10	0.1	100		100
100	100	1	100	100	10	10	10	0.1	100		100
150	100	1	100	100	100	100	100	0.1	100		100
200	1000	10	1000	1000	100	100	100	1	100		100
250	1000	10	1000	1000	100	100	100	1	100		100
300	1000	10	1000	1000	100	100	100	1	100		100

发讯器参数
三、环境条件
1、空气温度：-10℃～50℃。
2、空气湿度：<90%。
3、大气压力：86kPa～106kPa。
4、无强烈振动，无强电磁场干扰。
5、外壳防护等级：相当于IP54（不防雨淋）。
